Электронные терморасширительные вентили (ТРВ)

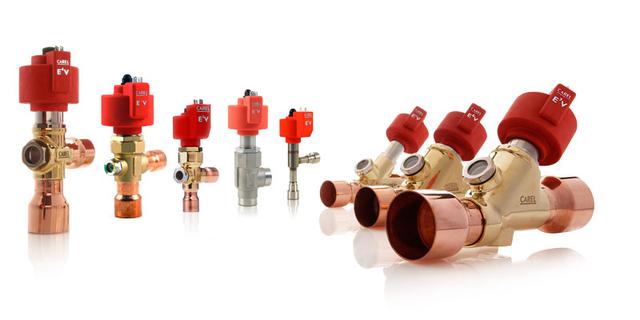

Электронные терморасширительные вентили (ТРВ) Carel

Электронные терморасширительные вентили (ТРВ) Carel рассчитаны на применение в составе холодильных машин и систем кондиционирования воздуха с холодопроизводительность до 2000 кВт. Среди достоинств ТРВ стоит отметить точное регулирование даже при низких скоростях расхода.

Терморасширительные вентили Carel выделяются тремя основными преимуществами:

Надежность на долгие годы: стандартный процесс производства вентилей Carel серии ExV включает ускоренные испытания на долговечность и сохраняемость (1 000 000 циклов). Вентили успешно прошли сертификацию по основным государственным и международным стандартам.
Высокая точность регулирования: за счет применения электронных контроллеров Carel, специально предназначенных для управления системами кондиционирования воздуха и холодильными машинами с акцентом на сокращение электропотребления. Кроме того, высокая точность регулирования достигается за счет особой формы подвижных элементов вентиля, которая дает равнопроцентную характеристику расхода, длины хода, которая обеспечивается шарикоподшипниками из нержавеющей стали, а также за счет применения высокоточных механических деталей.
Максимальная герметичность: несмотря на вращательное движение двигателя, сами подвижные элементы вентиля не вращаются. Это дает возможность устанавливать в вентиль высококачественное уплотнение Teflon, которое плотно размещается на седле клапана и не скользит. Для максимальной герметичности уплотнения в вентиле предусмотрена специальная гибкая металлическая пружина, которая надежно прижимает подвижный элемент к седлу вентиля, если он закрыт, в итоге ТРВ по герметичности не уступает обычным электромагнитным вентилям.
Другие важные особенности вентилей:

  • Съемный внешний статор
  • Механизм упрощенной конструкции с прямым соединением ротора и подвижного элемента
  • Высококачественные материалы: нержавеющая сталь, медь, латунь, композитные сплавы
  • Идеальная герметичность вентиля в закрытом состоянии
  • Значительное сокращение потерь энергии в момент запуска
  • Широкий выбор моделей и типоразмеров в зависимости от требований системы

Вентили EхV**U Unipolar - это такие же ТРВ, но снабженных униполярным шаговым двигателем. Их преимущества: - ниже цена, - проще схема управления. Могут управляться упрощенным драйвером, размещенным на борту некоторых контроллеров, соответственно, не нуждаются в дополнительном отдельном контроллере ТРВ. Таким образом, являются более дешевым и компактным вариантом ЭРВ для управления холодом малой мощности. Недостатки: - униполярный двигатель устанавливается только на типоразмерах E2V и E3V, - менее распространены в практике применения, соответственно менее универсальны и управляются только специальными контроллерами (платами) Carel.

Наши технические специалисты всегда готовы оказать предпродажную и послепродажную поддержку, ответить на любые возникающие вопросы по поводу монтажа и эксплуатации вентилей Carel.

E2V smart

Электронные терморегулирующие вентили серии E2V smart сочетают знаменитую надежность вентилей E2V с универсальностью, а именно с поддержкой сменных картриджей и встроенным смотровым стеклом (опция). Для удобства проведения сварочных работ узел двигателя можно легко снять во избежание возможного перегрева.

Подвижный элемент с тефлоновой прокладкой и калиброванная пружина с уплотнением являются главной частью вентилей CAREL, обеспечивающей отличную герметичность, а это означает, что вентили можно безопасно использовать при большой разности давлений.

Кроме этого, вентили серии E2V smart имеют сменный металлический фильтр, предотвращающий проникновение твердых частиц внутрь вентиля, которые могут привести к его повреждению или ухудшению рабочих характеристик Семейство вентилей E2V smart представлено 8 типоразмерами с разными пропускными способностями:

кондиционирование: от 0.3 до 58 кВт  (R410A,tисп.=4.4*С,tконд.=38*C,sc=1K);

охлаждение: от 0.15 до 38 кВт  (R404А,tисп.=-12*С,tконд.=45*C,sc=3K).

Шаги закрытия вентиля: 550 шагов.

Шаги регулирования: 480 шагов.


E3V, E4V

Два семейства вентилей со схожей конструкцией, имеющих широкие диапазоны пропускной способности, уголковые соединители, устанавливаемые как на входе, так и выходе. Вентили очень просто и легко устанавливаются, так как имеют разборные детали (статор, узел двигателя, смотровое стекло). Смотровое стекло теперь имеется на E3V и E4V

Имеется индикатор влажности - очень полезный инструмент для проверки состояния хладагента и условий работы вентиля.

Вентили семейства E3V и E4V могут регулировать расход в обоих направлениях, поэтому прекрасно подходят для систем с обратным циклом, упрощая их установку и сокращая расходы на электромагнитный клапан и индикатор жидкости.

E3V и E4V подходят для применения в системах со следующими характеристиками:

кондиционирование: от 12 до 290 кВт  (R410A,tисп.=4.4*С,tконд.=38*C,sc=1K);

охлаждение: от 8 до 260 кВт  (R404А,tисп.=-12*С,tконд.=45*C,sc=3K).

Шаги закрытия вентиля: 550 шагов.

Шаги регулирования: 480 шагов.


E5V, E6V, E7V

Компания Сarel выпускает широкий ассортимент вентилей, имеющих высокую пропускную способность и предназначенных для систем, где внимание уделяется экономии электроэнергии, что определяется точным регулированием. Вентили обеспечивают высокую степень герметичности в закрытом состоянии и имеют встроенное смотровое стекло, поэтому отдельный электромагнитный клапан и индикатор жидкости не требуется, при этом вентили легко разбираются на детали.

Преимущество использования разборных вентилей очевидно. При проведении сварочных работ достаточно только корпуса вентиля, а двигатель и статор можно установить по их окончании.

Имеется три модели вентилей со встроенными фитингами и медными соединителями, каждая из которых имеет расширенный рабочий диапазон:

E5V: d=35/35 мм, до 530 кВт  (R134A, tисп.=2*С,tконд.=45*C.sc=3K);

E6V: d=42/42 мм, до 890 кВт  (R134A, tисп.=2*С,tконд.=45*C.sc=3K);

E7V: d=54/54 мм, до 1850 кВт  (R134A, tисп.=2*С,tконд.=45*C.sc=3K);

Шаги закрытия вентиля: 550 шагов.

Шаги регулирования: 480 шагов.

Электронные ТРВ конструктивно делятся на следующие группы:

  •  E2V
    • E2V smart
    • E2V smart Unipolar
    • E2V для транскритических циклов CO2
    • E2V по технологии лазерной сварки
    • E2V Unipolar по технологии лазерной сварки
  • E3V
    • ​​​​​​​E3V smart
    • E3V smart Unipolar
    • E3V для транскритических циклов CO2
    • E3V по технологии лазерной сварки
    • E3V Unipolar по технологии лазерной сварки
  • ​​​​​​​E4V
  • ​​​​​​​E5V
  • E6V
  • E7V
